Dronten - Dronter Energie Opslag Olsterpad (D4018)

2.2.1 Beschrijving onderdelen plan

De initiatiefnemers zijn voornemens om het energieopslagsysteem gefaseerd te ontwikkelen, afhankelijk van ontwikkelingen op de markt en behoefte aan regelbaar vermogen. Door deze afhankelijkheid is het op dit moment nog niet mogelijk om een planning te maken voor de (gefaseerde) invulling van het terrein.

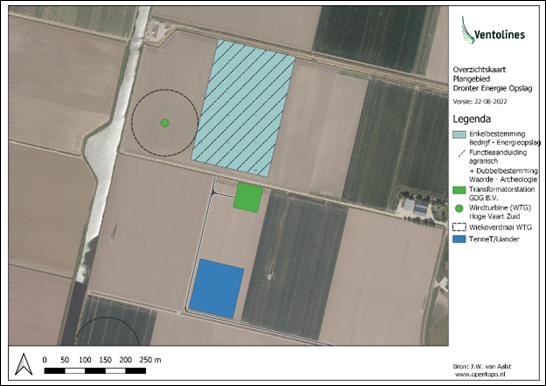

Op basis van de huidige inzichten wordt aangenomen dat het plangebied ruimte biedt voor een energieopslagsysteem met een vermogen tot 200 megawatt (MW) en opslagcapaciteit van 1600 megawattuur (MWh), dus ruim 250 MWh per hectare aan opslagcapaciteit. Het systeem kan met deze specificaties in acht uur volledig opgeladen en ontladen worden. Het energieopslagsysteem krijgt een aansluiting op het transformatorstation van Windplan Groen, waarmee het in verbinding staat met het (landelijke) hoogspanningsnet.

In de beoogde situatie kunnen onder meer de volgende elementen gerealiseerd worden binnen het plangebied:

• batterijcontainers of batterijblokken
• omvormers
• transformatoren
• inkoopstations (ook wel schakelstations)
• bliksempieken
• omheining inclusief beveiligingsinstallaties
• wegen en parkeerplaatsen
• bijgebouw voor opslag van materialen e.d.
• groenvoorzieningen (waaronder landschappelijke inpassing)
• waterbergingsvoorzieningen
• geluidmitigerende voorzieningen

Op dit moment is nog geen ontwerp van het systeem beschikbaar. De exacte uitwerking en invulling van het terrein is afhankelijk van de leveranciers, welke nog niet gecontracteerd zijn. De gangbare techniek is een batterijsysteem dat uit rekken van lithium-ion batterijmodules bestaat. Echter ook andere soorten batterijen zijn een optie. Om de elektriciteit naar de plek van opslag te transporteren zijn er nog grofweg drie andere componenten nodig op het terrein: een schakelgebouw (inkoopstation), transformatoren en omvormers. In Figuur 2.4 zijn deze componenten schematisch weergegeven.

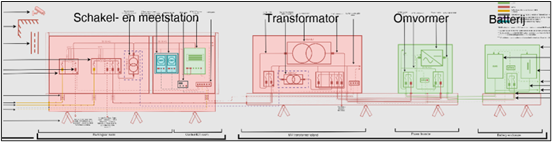

Figuur 2.4 Schematisch overzicht systeem

De verwachting is dat er één schakel- en meetstation wordt gerealiseerd en aantal grote clusters opslagmodules (batterijen) die met eigen omvormer en transformator verbonden worden met het schakelstation. Of er nog een tweede of derde schakelstation nodig zal is sterk afhankelijk van het toe te passen vermogen en onderlinge afspraken tussen initiatiefnemers.

Ten behoeve van bliksembeveiliging zullen er op het terrein mogelijk ook bliksemafleiders (ook wel bliksempieken) gerealiseerd worden.

Hierna wordt ingegaan op de meest relevante elementen.

Omvormers en transformatoren

Omvormers en transformatoren zijn noodzakelijk als schakels tussen de stroom vanaf het transformatorstation van Windplan Groen en de batterijen. Omvormers zijn elektronische apparaten die stroom omzetten van gelijkstroom (DC, voor opslag) naar wisselstroom (AC, voor op het net) of juist andersom van wisselstroom naar gelijkstroom. Dit is nodig, omdat de spanning die wordt geleverd vanaf het net niet direct geschikt is voor opslag. De transformatoren worden gebruikt om de wisselspanning te verlagen of te verhogen. In Figuur 2.5 en Figuur 2.6 is een zogenoemde MV Skid weergegeven. Dit is een systeem waarbij de transformator direct aan de omvormer zit geschakeld. Deze afbeeldingen zijn ter indicatie. De mogelijkheid bestaat ook om de omvormer en transformator los van elkaar te plaatsen.

De afmetingen van de omvormers en transformatoren bedragen circa 20-30 m2 met een hoogte van circa 3 tot 4 meter.

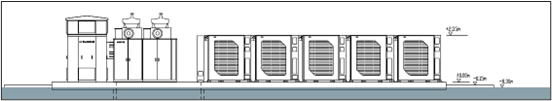

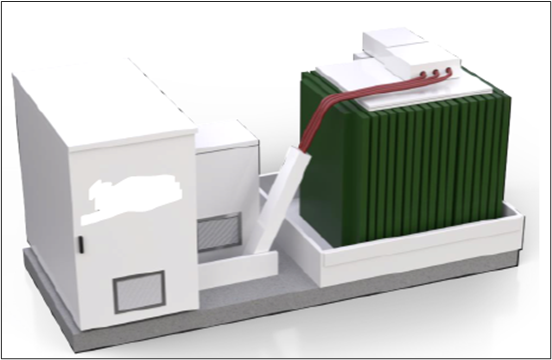

Figuur 2.5 Schematische schakeling MV Skid naast batterijen

Inkoopstation/ schakelstation

Het inkoop- en meetstation (ook wel schakelstation) is bedoeld voor het schakelen, doorvoeren, verdelen of meten van elektrische energie. Het inkoopstation kent verschillende vormen naar gelang de benodigde capaciteit en of er één of meerdere stations nodig zijn. Een van de mogelijkheden is een Prefab-gebouw met een bouwhoogte van 4 meter vanaf maaiveld.

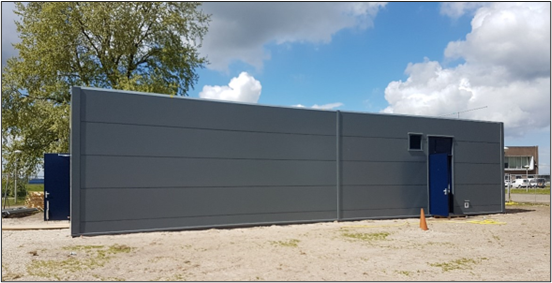

Figuur 2.7 Voorbeeld schakelstation

Het is van belang dat kabels vanuit het energieopslagsysteem en transformatorstation vanuit onderen aangevoerd kunnen worden in een inkoop- en meetstation door middel van een kelder of verhoogd station. Het is daarom ook mogelijk wenselijk om een verhoogd inkoopstation te plaatsen. In Figuur 2.8 en Figuur 2.9 is een voorbeeld weergegeven van een verhoogd inkoopstation. De bouwhoogte van een verhoogd inkoopstation bedraagt circa 5,5 meter.

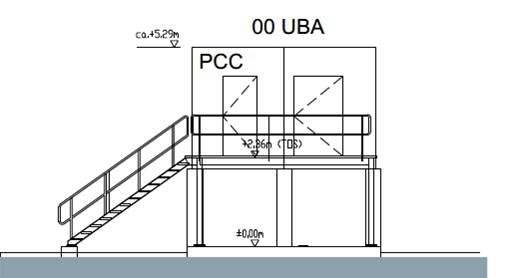

Figuur 2.8 Voorbeeld verhoogd inkoopstation

Figuur 2.9 Voorbeeld verhoogd inkoopstation 3D

Bliksempieken

Bliksemafleiders of bliksempieken zijn smalle metalen staven die verticaal de lucht insteken. Om deze functie goed te kunnen vervullen, steken de bliksempieken ruim boven de overige bouwwerken op het terrein uit. Bliksempieken kunnen op de grond rondom het energieopslagsysteem geplaatst worden en kunnen ook op bepaalde componenten van het energieopslagsysteem worden bevestigd. Tijdens onweer moet een bliksemafleider voorkomen dat er brand of kortsluiting wordt veroorzaakt, componenten worden beschadigd of worden vernield. Bliksempieken zijn ook aanwezig op het naastgelegen transformatorstation van Windplan Groen. In Figuur 2.10 zijn de bliksempieken bij het transformatorstation van Windplan Groen weergegeven. Op de achtergrond (rechtsboven) is het plangebied zichtbaar.

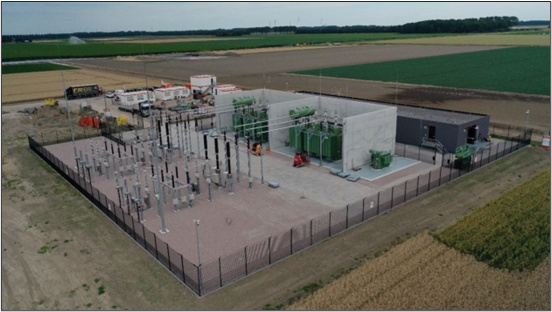

Figuur 2.10 Bliksempieken bij transformatorstation Windplan Groen

2.2.2 Mogelijke inrichtingsvormen energieopslag

De huidige batterijopslagsystemen op de markt bestaan uit rijen van batterijcomponenten in een containeropstelling (al dan niet gestapeld), maar ook batterijen (blokken) die in de open lucht staan opgesteld. Daarnaast is ook de plaatsing van batterijen in een loods een optie die op de markt beschikbaar is. Hieronder wordt op de verschillende opties in gegaan.

Containeropstelling

Batterijcontainers (zeecontainers, 40-voeters) kennen een afmeting van circa 12,2 x 2,5 x 2,6 meter (lengte x breedte x hoogte). Tussen de containers wordt vanuit brandveiligheid een afstand van enkele meters aangehouden. Op of naast de batterijcontainers kan een koelsysteem geplaatst worden. De hoogte van een enkele laag batterijcontainers met het koelsysteem bedraagt circa 4 meter. Een voorbeeld van een energieopslagsysteem met containeropstelling is weergegeven in Figuur 2.11.

Figuur 2.11 Voorbeeld energieopslagsysteem met containeropstelling [bron: Pivot Power]

Opstelling in open lucht

De batterijen kunnen in plaats van in containers, ook als op zichzelf staande batterijblokken in de open lucht worden geplaatst. In Figuur 2.12 is hiervan een voorbeeld weergegeven.

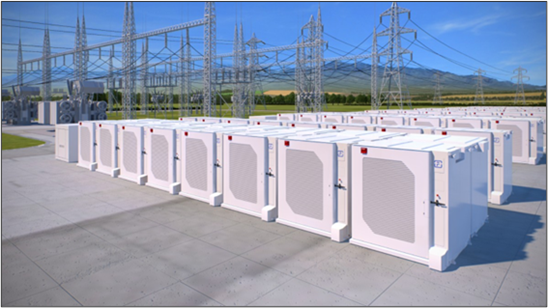

Figuur 2.12 Voorbeeld energieopslagsysteem met batterijen in de open lucht [bron: ESB/Fluence]

Opstelling gestapelde containers

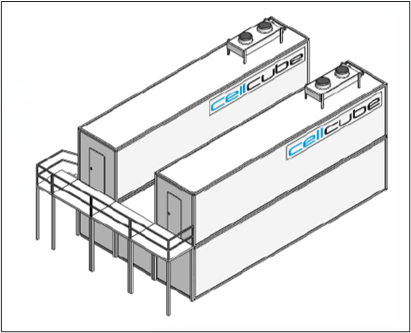

Tot slot wordt in Figuur 2.13 een mogelijk toekomstbeeld van de batterij geschetst, bestaande uit twee gestapelde containers inclusief koeling, deze opstelling kent een bouwhoogte van circa 7,5 meter. Door het toepassen van deze opstelling kan er meer capaciteit aan batterijen worden gerealiseerd per vierkante meter, voor een optimale benutting van de beschikbare grond en is daardoor vooral geschikt voor kleinere percelen. De gestapelde containers vragen wel een zwaardere fundering.

Figuur 2.13 Toekomstbeeld batterij: twee gestapelde containers inclusief koeling

Batterijen in loods

De batterijen kunnen in plaats van in containers of in de open lucht ook gestapeld in één of meerdere loodsen worden geplaatst. Voor deze optie wordt voor de afmetingen aangesloten op de agrarische bebouwing in de omgeving (zoals ook geregeld in het geldende bestemmingsplan voor het buitengebied) en wordt dus uitgegaan van een loods met een goothoogte van maximaal 9 meter en een nokhoogte van maximaal 15 meter. De batterijen worden in soort van stellingen opgestapeld in deze loods.

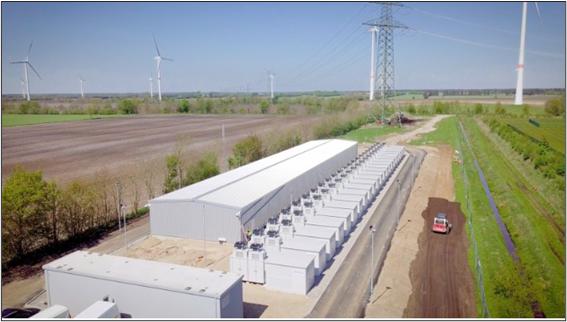

Figuur 2.14 Voorbeeld van batterijopslag in loods [bron: Enercon]

4.1.1 Toetsingskader

In het kader van een goede ruimtelijke ordening is ruimtelijke afstemming tussen bedrijfsactiviteiten, voorzieningen en gevoelige functies (woningen) noodzakelijk. Bij deze afstemming kan gebruik worden gemaakt van de richtafstanden uit de VNG-publicatie 'Bedrijven en Milieuzonering' (2009). Een richtafstand is de afstand waarbij onaanvaardbare milieuhinder als gevolg van bedrijfsactiviteiten redelijkerwijs kan worden uitgesloten. Kortere afstanden zijn dus mogelijk, een richtafstand is geen wettelijke norm, maar dat vereist dan onderzoek en onderbouwing op maat.

4.1.2 Onderzoek

Het bedrijfsmatig grootschalig opslaan van energie in een energieopslagsysteem is niet vermeld in de VNG-publicatie. Gezien de op het terrein te realiseren componenten en bijbehorende milieueffecten is het systeem (bedrijf) het meest te vergelijken met elektriciteitsdistributiebedrijven met transformatorvermogen. Het aspect geluid is voor deze categorie bedrijven maatgevend voor de richtafstand tussen het bedrijf en gevoelige functies. Uitgaande van een voorzien vermogen van 200 MW voor het energieopslagsysteem zullen ongeveer 40 transformatoren gerealiseerd worden met een vermogen van 5 MVA2 per stuk en 19 transformatoren met vermogen van 10 MVA per stuk. Uitgaande van een vermogen van 200 MVA kan het systeem vergeleken worden met elektriciteitsdistributiebedrijven met transformatorvermogen met vermogens tussen 100 en 200 MVA. Voor deze bedrijven geldt een generieke grootste minimaal aan te houden richtafstand van 100 meter tot aan een rustige woonwijk. De omgeving van het plangebied is te kenmerken als gemengd agrarisch gebied waardoor een kortere richtafstand kan worden gehanteerd van 50 meter.

De grens van het terrein voor DEO is gelegen op circa 310 meter van de dichtstbijzijnde woning. Hierdoor wordt ruimschoots voldaan aan de richtafstand uit de VNG-publicatie 'Bedrijven en Milieuzonering'. Overigens wordt ook voldaan aan de richtafstand voor elektriciteitsdistributiebedrijven met transformatorvermogen tussen 200 en 1000 MVA, deze is 200 meter voor het aspect geluid.

Omdat het energieopslagsysteem niet volledig vergelijkbaar is met een transformatorstation, en gezien de omvang van het terrein, is tot besloten tot nader geluidonderzoek (zie paragraaf 4.2).

Voor het aspect gevaar geldt een kortere aan te houden afstand van 50 meter ten opzichte van een rustige woonwijk voor een transformatorvermogen van 10-200 MVA en een aan te houden afstand van 50 meter voor een transformatorvermogen van 200-1000 MVA. Aan deze richtafstanden wordt ook ruimschoots voldaan.

4.1.3 Conclusie

Vanuit het oogpunt van bedrijven en milieuzonering is er sprake van een goede ruimtelijke ordening. Voor de volledigheid is nader onderzoek uitgevoerd naar het aspect geluid.

4.2.1 Toetsingskader

Verschillende onderdelen van een energieopslagsysteem zullen geluid produceren, als het systeem in bedrijf is. Het geluid is met name afkomstig van omvormers, transformatoren en de batterijen. Op het energieopslagsysteem is het Besluit algemene regels voor inrichtingen milieubeheer (verder te noemen: Activiteitenbesluit) van toepassing, omdat het energieopslagsysteem een niet-vergunningplichtige inrichting is op grond van de Wet milieubeheer (Wm).

Het energieopslagsysteem wordt aangemerkt als niet-vergunningplichtige Wm-inrichting, zoals bedoeld in artikel 1.1 onder a van bijlage I, onderdeel C, categorie 1 van het Besluit omgevingsrecht (Bor). Uit dit artikel volgt dat er sprake is van een niet-vergunningplichtige inrichting wanneer er één of meer elektromotoren aanwezig zijn met een vermogen, of een gezamenlijk vermogen, groter dan 1,5 kilowatt (kW). Dit wel met dien verstande dat bij berekening van het gezamenlijk vermogen een elektromotor met een vermogen van 0,25 kW of minder buiten beschouwing blijft. Het energieopslagsysteem bestaat uit meer dan 1,5 kW aan elektromotorisch vermogen door de aanwezigheid van de koelsystemen.

In het Activiteitenbesluit zijn de in Figuur 4.1 opgenomen, voor het project relevante, geluidgrenswaarden opgenomen (artikel 2.17).

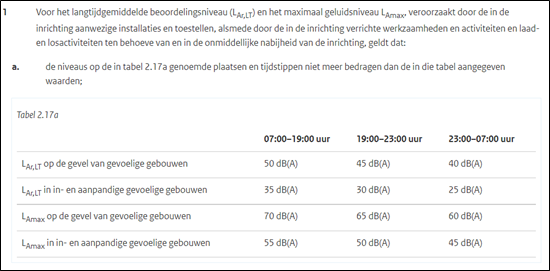

Figuur 4.1 Artikel 2.17 Activiteitenbesluit

De optredende geluidniveaus als gevolg van het energieopslagsysteem worden getoetst aan de grenswaarden in artikel 2.17 Activiteitenbesluit. Bij de toetsing wordt het zogenaamde `langtijdgemiddeld beoordelingsniveau' LAr,LT in dB(A) gehanteerd; deze grootheid wordt bepaald per etmaalperiode (dag, avond en nacht).

De etmaalwaarde Letmaal van het langtijdgemiddeld beoordelingsniveau LAr,LT in dB(A) met betrekking tot een inrichting of een industrieterrein is het hoogste van de volgende drie niveaus:

• Ldag (= LAr,LT); dag: 07.00-19.00 uur;
• Lavond (= LAr,LT) + 5 dB; avond: 19.00-23.00 uur;
• Lnacht (= LAr,LT) + 10 dB; nacht: 23.00-07.00 uur.

Voor DEO geldt volgens het Activiteitenbesluit (Figuur 4.1 onder a) een norm van 50 dB Letmaal tussen 7:00 uur en 19:00 uur, op de gevel van gevoelige gebouwen. De 50 dB Letmaal waarde betekent dat de inrichting in de nacht moet voldoen aan een grenswaarde van 40 dB op de gevel van gevoelige gebouwen. Gezien de aard van het energieopslagsysteem (24 uur per dag in bedrijf, afhankelijk van vraag en aanbod energie) zullen de waardes in de nacht maatgevend zijn voor de ruimtelijke inpasbaarheid van het systeem.

Indien het geluid ter plaatse van de gevoelige objecten als tonaal worden beoordeeld, dient een toeslag van 5 dB in rekening te worden gebracht op bij de toetsing op de langtijdgemiddelde beoordelingsniveaus (het geluid wordt 5 dB strenger beoordeeld). Op basis van door leveranciers van opslagsystemen aangeleverde octaafbanden kan worden aangenomen dat het geluid afkomstig van de componenten een tonaal karakter heeft. Of het geluid van het energieopslagsysteem ter plaatse van de gevoelige objecten daadwerkelijk als tonaal wordt herkend, hangt met name af van de geluidniveaus afkomstig van het energieopslagsysteem in relatie tot het ter plaatse aanwezige achtergrondgeluid.

4.2.2 Onderzoek

Voor het energieopslagsysteem is een geluidsonderzoek uitgevoerd. In het uitgevoerde onderzoek (Bijlage 1) is getoetst aan de criteria zoals beschreven onder het toetsingskader. Voor de uitgangspunten van het gehanteerde rekenmodel wordt eveneens verwezen naar Bijlage 1.

Voor het energieopslagsysteem is een conservatief scenario geformuleerd (volledig terrein ingevuld, 100% load, inclusief tonaliteitstoeslag, geen geluidmitigatie) met het aantal transformatoren, omvormers en batterij-units is in onderstaande tabel weergegeven.

Tabel 4.1 Doorgerekend scenario

Tabel 4.2 Nabijgelegen woningen

Rekenresultaten

Zonder aanvullende maatregelen leidt doorrekening van het scenario voor het energieopslagsysteem tot de rekenresultaten zoals weergegeven in Tabel 4.1. De geluidcontouren voor 50 dB Letmaal mét en zonder 5 dB(A) tonaliteitstoeslag zijn weergegeven in de bijlage van Bijlage 1. De 50 dB Letmaal contour, komt voor deze situatie overeenkomt met de 40 dB Lnacht (LAr,LT in de nachtperiode) contour.

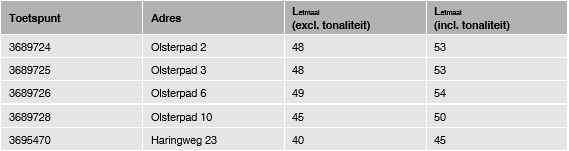

Tabel 4.3 Geluidsniveaus nabijgelegen woningen bij full load omvormers, transformatoren en batterijen

Met de conservatieve uitgangspunten (volledig terrein ingevuld, 100% load, inclusief tonaliteitstoeslag, geen geluidmitigatie) wordt niet overal voldaan aan een geluidbelasting van 50 dB Letmaal. Omdat er voor het energieopslagsysteem geen onderscheid is tussen dag, avond of nacht, is de nachtperiode maatgevend vanwege de straffactor van 10 dB. Ter plaatse van meteostation Lelystad is in 2021 geen nacht geweest waarin de gehele nachtperiode de temperatuur boven 25 graden Celsius was. Daarom is er een aanvullende berekening uitgevoerd waarbij de omvormers op 50% load opereren, hetgeen een meer representatieve bedrijfssituatie is dan full load. De geluidbronvermogens van de omvormers zijn in dat geval verminderd met 7 dB(A), conform de specificaties.

De geluidbelastingen van een representatieve bedrijfssituatie van een 200 MW/1600 MWh opstelling zijn hieronder weergegeven in Tabel 4.4. De contouren staan weergegeven in Figuur 4.2.

Tabel 4.4 Geluidsniveaus nabijgelegen woningen bij representatieve bedrijfssituatie

Op basis van de geluidberekeningen voor het conservatieve scenario blijkt, op basis van de aangeleverde geluidgegevens van de transformatoren, omvormers en batterij-units, dat het mogelijk is om in een representatieve bedrijfssituatie aan 50 dB Letmaal te kunnen voldoen. Daarbij is gerekend met 200 MW elektrisch vermogen en een opslagcapaciteit van 1600 MWh. Het gehele terrein is daarbij ingevuld met geluidbronnen. Afhankelijk van het definitieve ontwerp en keuze van onderdelen is het mogelijk dat er bijvoorbeeld minder vermogen en opslagcapaciteit gerealiseerd wordt, en/of dat slechts een deel van het terrein ingevuld wordt. Wanneer het uiteindelijke ontwerp bekend is, kan deze opnieuw worden doorgerekend en worden getoetst. Het energieopslagsysteem dient rechtstreeks aan het Activiteitenbesluit te voldoen.

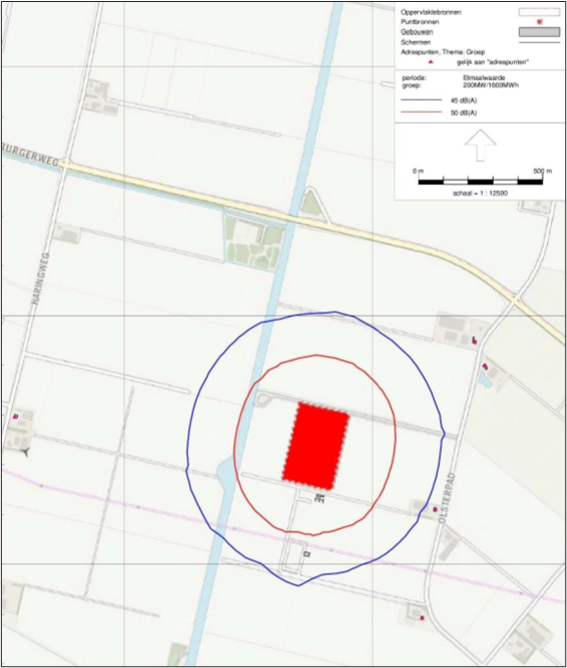

Figuur 4.2 Geluidcontouren representatieve bedrijfssituatie met (blauw) en zonder (rood) tonaal geluid [bron: Pondera Consult]

In de planregels van het bestemmingsplan wordt opgenomen dat geluidgezoneerde inrichting niet is toegestaan. Dit om te waarborgen dat een energieopslagsysteem niet uitgroeit tot een inrichting die in belangrijke mate geluidhinder kan veroorzaken, zoals bedoeld in het Besluit omgevingsrecht (Bor) en Wet geluidhinder (Wg). Voor dergelijke inrichtingen geldt een ander toetsingskader dan voor voorliggend plan is gehanteerd. In de praktijk betekent dit dat het maximaal gelijktijdig in te schakelen transformatorvermogen in de open lucht niet meer dan 200 MVA kan zijn.

4.2.3 Conclusie

In de planregels is opgenomen dat een energieopslagsysteem dat op de projectlocatie wordt gerealiseerd geen geluidzoneringsplichtige inrichting kan zijn. Op basis van geluidberekeningen voor het conservatieve scenario voor het energieopslagsysteem blijkt dat het mogelijk is om in een representatieve bedrijfssituatie aan 50 dB Letmaal te kunnen voldoen. Er is voor het aspect geluid derhalve sprake van een goede ruimtelijke ordening.

4.3.1 Toetsingskader

Wanneer er wordt gesproken over natuurbescherming, dient er onderscheid te worden gemaakt tussen gebiedsbescherming, soortenbescherming en de bescherming van houtopstanden. Deze bescherming is vastgelegd in de Wet natuurbescherming (Wnb). Voor de realisatie van het plan is het niet nodig om bomen te kappen. Bescherming van houtopstanden wordt dus niet nader beschouwd.

Gebiedsbescherming

Natura 2000

Met het onderdeel gebiedsbescherming worden binnen de Wet natuurbescherming de Natura 2000-gebieden beschermd. Natura 2000 is een samenhangend netwerk van natuurgebieden in Europa. Natura 2000 bestaat uit gebieden die zijn aangewezen in het kader van de Europese Vogelrichtlijn (79/409/EEG) en gebieden die zijn aangemeld op grond van de Europese Habitatrichtlijn (92/43/EEG). Voor alle gebieden gelden instandhoudingsdoelstellingen. De kern van de bescherming is dat deze instandhoudingsdoelstellingen niet in gevaar mogen worden gebracht.

Activiteiten mogen geen negatieve effecten hebben op de waarden waarvoor het gebied is aangewezen. Voor activiteiten of projecten die schadelijk zijn voor de beschermde natuur geldt een vergunningplicht. Hierdoor is in Nederland een zorgvuldige afweging gegarandeerd bij projecten die gevolgen kunnen hebben voor natuurgebieden.

Natuurnetwerk Nederland

Het Natuurnetwerk Nederland (NNN) is het Nederlands netwerk van bestaande en nieuw aan te leggen natuurgebieden. In de wet heet dit de Ecologische Hoofdstructuur (EHS).

Het netwerk moet natuurgebieden beter verbinden met elkaar en met het omringende agrarisch gebied. Het Natuurnetwerk is de kern van het Nederlandse natuurbeleid. De provincies zijn verantwoordelijk voor de begrenzing en de ontwikkeling van dit natuurnetwerk. In of in de directe nabijheid van het NNN geldt het 'nee, tenzij'- principe. In principe zijn er geen ontwikkelingen toegestaan als zij de wezenlijke kenmerken of waarden van het gebied aantasten. Wanneer bij een ontwikkeling mogelijke effecten op het NNN denkbaar zijn, is het noodzakelijk een NNN-toetsing uit te voeren.

Het plangebied en de directe omgeving maken geen onderdeel uit van het NNN. Met de voorgenomen werkzaamheden worden geen negatieve effecten verwacht op de wezenlijke waarden en kenmerken van het NNN. Van afname van areaal is geen sprake, tevens worden geen effecten verwacht die de wezenlijke waarden en kenmerken van het NNN significant aantasten. Het NNN kent ook geen externe werking, een toetsing aan het NNN-beleid wordt daarom niet noodzakelijk geacht.

Soortenbescherming

Het uitgangspunt bij het onderdeel soortenbescherming is dat geen schade mag worden gedaan aan beschermde dieren of planten, tenzij dit uitdrukkelijk is toegestaan. De wet kent een drietal beschermingsregimes; beschermingsregime soorten Vogelrichtlijn, beschermingsregime soorten Habitatrichtlijn en beschermingsregime "andere soorten". Daarnaast zijn landelijk van een aantal vogelsoorten de nesten jaarrond beschermd. Elk beschermingsregime heeft zijn eigen verbodsbepalingen.

Voor ieder ruimtelijk plan is het verplicht om te toetsen of het leidt tot overtreding van de betreffende verbodsbepalingen. Wanneer er sprake is van een overtreding dient er onderzocht te worden of er een vrijstelling geldt. Indien dit niet mogelijk blijkt, is het nodig om na te gaan of een ontheffing kan worden verkregen.

4.3.2 Onderzoek

Gebiedsbescherming

Er is onderzoek gedaan naar de effecten van de aanleg van civiele werken voor Windplan Groen op natuurwaarden. De aanlegwerkzaamheden voor het transformatorstation, dat één perceel zuidelijker is gelegen is dan het energieopslagsysteem, zijn in dit onderzoek meegenomen. De te verwachten werkzaamheden voor de aanleg van het energieopslagsysteem zijn van vergelijkbare aard, waardoor de uitkomsten van het onderzoek ten aanzien van gebiedsbescherming ook bruikbaar zijn voor onderhavig plan. Het onderzoeksgebied voor het onderdeel ecologie is een aantal gevallen ruimer genomen dat het projectgebied. Dit verschilt per effecttype en per diersoort. Voor mobiele soorten met een grote actieradius, zoals vogels, beslaat het onderzoeksgebied een groot deel van Flevoland.

Er grenzen geen Natura 2000-gebieden aan de projectlocatie. Fysieke aantasting en andere directe effecten ten gevolge van de civiele werkzaamheden zijn dan ook niet aan de orde. In de natuurtoets is tevens beoordeeld of er sprake is van externe effecten op Natura 2000-gebieden. Voor zowel broedvogels als niet-broedvogels is beargumenteerd dat significant negatieve effecten zijn uitgesloten. De beoogde werkzaamheden hebben geen effect op de instandhoudingsdoelstellingen van de betreffende vogels.

Het plangebied en de directe omgeving maken geen onderdeel uit van het NNN. Met de voorgenomen werkzaamheden worden geen negatieve effecten verwacht op de wezenlijke waarden en kenmerken van het NNN. Van afname van areaal is geen sprake, tevens worden geen effecten verwacht die de wezenlijke waarden en kenmerken van het NNN significant aantasten. Het NNN kent ook geen externe werking, een toetsing aan het NNN-beleid wordt daarom niet noodzakelijk geacht.

Stikstof

Op 18 juni 2021 is het Besluit stikstofreductie en natuurverbetering gepubliceerd. Dit besluit en de al eerder gepubliceerde Wet stikstofreductie en natuurverbetering zijn ingegaan op 1 juli 2021. Daarmee is ook de bouwvrijstelling ingegaan op 1 juli 2021. De vrijstelling geldt voor bouw-, aanleg- en sloopactiviteiten waarvan de emissies tijdelijk en beperkt zijn. Voor DEO is er enkel sprake van de uitstoot van stikstof tijdens de aanlegfase. Dit is tijdelijk en beperkt.

Tijdens de exploitatiefase vinden er enkel vervoersbewegingen plaats voor beheer en onderhoud. Deze uitstoot is daarmee zeer minimaal en zal geen negatief effect hebben op Natura 2000-gebieden. Een AERIUS-berekening is op basis van het bovenstaande dan ook niet aan de orde.

Soortenbescherming

Er is een quick scan uitgevoerd om te bepalen of de beoogde werkzaamheden een overtreding van de Wnb als gevolg hebben. De resultaten met betrekking tot soortenbescherming worden hieronder besproken. De volledige quick scan is opgenomen als Bijlage 2.

Het plangebied betreft een gebied bestaande uit akkers welke intensief gebruik worden. Er zijn in het plangebied geen sloten aanwezig. Op dit moment is het plangebied geen geschikt leefgebied voor wilde flora en fauna soorten. Dit komt omdat er geen geschikte habitats in en nabij het plangebied aanwezig zijn. De mogelijkheid bestaat dat er passerende veldmuizen of gewone padden het plangebied doorkruisen. Voor deze soorten geldt de wettelijke zorgplicht uit artikel 1.11 Wnb. Deze zorgplicht houdt in dat iedereen voldoende zorg moet dragen voor de in het wild levende dieren en planten. Ook wanneer er geen beschermde soorten voorkomen geldt de zorgplicht. Uit literatuuronderzoek (NDFF 2022) zijn er geen beschermde soorten naar boven gekomen in de omgeving van het plangebied. Daardoor kan worden uitgesloten dat de werkzaamheden een overtreding van het Wnb als gevolg hebben.

In de periode wanneer het terrein niet meer als agrarisch wordt gebruikt en het energieopslagsysteem nog niet is gerealiseerd, bestaat de kans dat broedvogels, zoals de kievit, scholekster, kleine plevier, veldleeuwerik of graspieper in het gebied gaan broeden. Nesten van deze vogelsoorten zijn in de broedperiode (tussen maart en augustus) beschermd. Deze nesten mogen niet worden verwijderd.

Om te voorkomen dat er verbodsbepalingen worden overtreden zijn in de quick-scan (Bijlage 2) een aantal mogelijke mitigerende maatregelen voorgesteld. Zo kunnen onder andere de werkzaamheden waar nodig door een ecologisch deskundige worden begeleid. Daarnaast dienen de werkzaamheden in een bepaalde volgorde (van binnen naar buiten) te worden uitgevoerd zodat eventueel aanwezige soorten de mogelijkheid krijgen om het plangebied te verlaten. Tevens is het van belang dat de mogelijk aanwezige soorten zo min mogelijk worden gestoord. Dit kan door zoveel mogelijk gebruik te maken van bestaande wegen en paden en enkel verlichting aan te hebben wanneer dit noodzakelijk is.

Met betrekking tot broedvogels wordt het aangeraden om de werkzaamheden uit te voeren buiten het broedseizoen. Wanneer dit niet mogelijk is dient het plangebied ongeschikt te worden gemaakt en gehouden voor broedvogels om zich te vestigen. Dit kan door structureel onderhoud, zoals het kort houden van vegetatie.

Wanneer de voorgestelde mitigerende maatregelen in acht worden genomen om te voorkomen dat er verbodsbepalingen worden overtreden, zijn negatieve effecten van de voorgenomen werkzaamheden op beschermde soorten uitgesloten.

4.3.3 Conclusie

Vanuit het aspect natuur is het project uitvoerbaar en er is sprake van een goede ruimtelijke ordening. Er is ook geen ontheffing of vergunning op grond van Wnb noodzakelijk.

4.4.1 Toetsingskader

Op 16 januari 1992 is in Valletta (Malta) het Europees Verdrag voor de bescherming van het archeologisch erfgoed (Verdrag van Malta) ondertekend. Het Verdrag van Malta voorziet in bescherming van het Europees archeologisch erfgoed onder meer door de risico's op aantasting van dit erfgoed te beperken. De Erfgoedwet, die per 1 juli 2016 de Monumentenwet 1988 heeft vervangen, vormt het kader voor de bescherming van het cultureel erfgoed.

Onder cultuurhistorie worden aanwezige archeologische waarden verstaan, maar ook overige cultuurhistorische waarden zoals historisch landschap, beschermende stads- en dorpsgezichten en monumenten.

4.4.2 Onderzoek

Archeologie

Effecten op archeologische waarden zijn gerelateerd aan grondroerende werkzaamheden. Deze vinden plaats in de aanlegfase. Grondroerende werkzaamheden worden uitgevoerd voor de aanleg van de funderingen van bouwwerken, kabels, onderhoudswegen en paden. Ter plekke van het plangebied geldt een archeologische verwachtingswaarde 'Waarde - Archeologie 4' uit het bestemmingsplan "Buitengebied Dronten (D4000)". Op grond van deze dubbelbestemming is archeologisch onderzoek en een omgevingsvergunning nodig voor aanlegwerkzaamheden in de bodem met een oppervlakte van minimaal 1,7 hectare en een diepte van meer dan 0,4 meter. Gezien de omvang van het plangebied en daarmee de omvang van de energieopslag zal er waarschijnlijk archeologisch onderzoek uitgevoerd moeten worden. Omdat de concrete inrichting van het energieopslagsysteem nog niet bekend is wordt er voor dit bestemmingsplan voor gekozen nog geen onderzoek uit te voeren en dubbelbestemming 'Archeologie - Waarde 4' over te nemen. Eventuele aanwezige archeologische waarden zijn zo beschermd. Indien de drempel van 1,7 hectare daadwerkelijk wordt overschreden bij de planontwikkeling van het energieopslagsysteem wordt voor de vergunningverlening archeologisch onderzoek uitgevoerd.

Archeologisch onderzoek ten behoeve van Windplan Groen

Ten behoeve van Windplan Groen en het bijbehorende transformatorstation is archeologisch onderzoek uitgevoerd. Dit betreft een Inventariserend Veldonderzoek (IVO-O) en Verkennend en karterend booronderzoek. Het rapport is toegevoegd in Bijlage 4. Het plangebied voor het transformatorstation is onderdeel van het deelrapport Windpark Hoge Vaart Zuid (bijlage 5 van het rapport, vanaf pagina 130), aangezien dit terrein is gelegen in de directe nabijheid van windturbineposities HVZ 1.6 en HVZ 1.7 van dit windpark. Voor het Inventariserend Veldonderzoek (IVO-O) is ter hoogte van het voorgenomen transformatorstation van Windplan Groen en het onderstation van TenneT en Liander een linie met boringen uitgevoerd, zie Figuur 4.3. Het betreft boorpunten 126 tot en met 133. Ook ten noorden en westen van het plangebied voor DEO zijn diverse boringen gezet. Op deze boorpunten ligt boven het dekzand overwegend een pakket venige, of door laagjes detritusveen onderbroken klei met daar bovenop het pakket door zandlaagjes onderbroken klei van de Almere-afzettingen. Slechts zeer plaatselijk is detritusveen aangetroffen. In situ gevormd hoogveen ontbreekt volledig. Sporen van podzolvorming zijn evenmin aangetroffen. De resultaten van het verkennend booronderzoek geven derhalve geen aanleiding tot het adviseren van archeologisch vervolgonderzoek. Evenmin zijn hier tijdens het onderzoek archeologische resten aangetroffen waarmee tijdens de verdere planvorming of bij de uitvoering van de geplande werkzaamheden van Windplan Groen rekening zou moeten worden gehouden. Het uitgevoerde onderzoek van Windplan Groen geven geen aanleiding om archeologische waarden te verwachten ter plekke van het plangebied voor DEO. De onderzoeksverplichting op basis van de dubbelbestemming blijft echter wel bestaan.

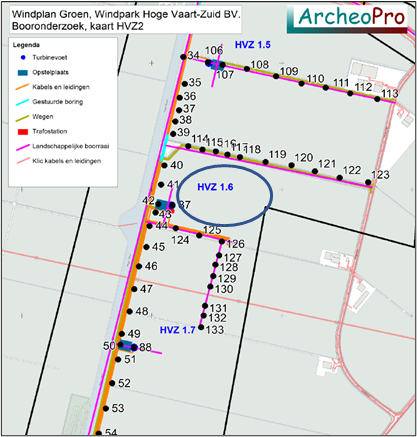

Figuur 4.3 Boorlocatie archeologisch onderzoek en locatie DEO (blauwe cirkel) [bron: ArcheoPro]

Nader archeologisch onderzoek kan worden uitgevoerd als duidelijk is waar grondroerende werkzaamheden verwacht worden, als een ontwerp is gemaakt voor de inrichting van het energieopslagsysteem.

Cultuurhistorie

Er zijn in en rondom het plangebied geen cultuurhistorische waarden zoals historisch landschap, beschermde stads- en dorpsgezichten en monumenten aanwezig.

4.4.3 Conclusie

Ter bescherming van eventuele archeologische waarden is de dubbelbestemming 'Waarde - Archeologie 4' opgenomen. Het plan heeft daardoor geen negatief effect op archeologische en overige cultuurhistorische waarden. Er is sprake van een goede ruimtelijke ordening.

4.5.1 Toetsingskader

Het Besluit externe veiligheid inrichtingen (Bevi) is bedoeld om mensen in de buurt van een bedrijf met gevaarlijke stoffen, of een gevaarlijke inrichting, te beschermen. Bij een omgevingsvergunning milieu of een ruimtelijk besluit rond zo'n bedrijf moet het bevoegd gezag rekening houden met veiligheidsafstanden ter bescherming van individuen (plaatsgebonden risico) en groepen personen (groepsrisico).

Hieronder wordt ingegaan op de effecten van een energieopslagproject met behulp van lithium-ion batterijmodules. Dit is op dit moment namelijk de gangbare techniek om opgewekte energie op te slaan.

Hoewel lithium-ion energiedragers geen groot risico vormen bij juist gebruik, zijn er risico's aan verbonden. Zo kan volgens de circulaire door oververhitting een felle, lastig te bestrijden brand ontstaan en het vrijkomen van giftige stoffen. In de Circulaire risicobeheersing lithium-ion energiedragers (2020) heeft het Rijk, vooruitlopend op regelgeving, adviezen en maatregelen opgenomen om de veiligheid in de omgeving van de toepassingen van de lithium-ion energiedragers te verhogen. De adviezen zijn tevens gericht aan het bevoegd gezag dat te maken heeft met de beoordeling van externe veiligheidsrisico's in verband met het gebruik van een EOS (Energie Opslag Systeem) met lithium-ion energiedragers. Aan degenen die de energiedragers opslaan, een EOS beheren en aan andere actoren in de keten, zoals de importeurs of producenten, wordt geadviseerd kennis te nemen van de inhoud van deze circulaire en de voor hen relevante maatregelen te treffen in overleg met het bevoegd gezag. De circulaire heeft geen bindend karakter en kan daarom niet meer dan richtinggevend zijn. Het gestelde in de circulaire is niet afdwingbaar.

4.5.2 Onderzoek

Vanuit het Bevi zijn er voor een energieopslagsysteem geen effecten en normen op het gebied van externe veiligheid waaraan getoetst moet worden. Nader onderzoek op basis van het Bevi is dan ook niet nodig. Op basis van bedrijven van milieuzonering (paragraaf 4.1) is er ook geen noodzaak nader onderzoek te doen voor het aspect externe veiligheid vanwege de afstand van minimaal 310 meter van het energieopslagsysteem tot aan een woning. Het ligt ook meer voor de hand om zo nodig vanuit de bedrijfsvoering een risicoinventarisatie uit te voeren voor de aanvraag omgevingsvergunning bouw. Er is dan meer bekend over de inrichting, type energiedrager en veiligheidsmaatregelen. .

Circulaire risicobeheersing lithium-ion energiedragers

Het is nog niet bekend welke materialen er worden toegepast bij het energieopslagsysteem. Dat is afhankelijk van de leverancier. In het geval er lithium-ion batterijen worden gebruikt is de 'Circulaire risicobeheersing lithium-ion energiedragers (2020)' van toepassing. De volgende (brand)veiligheidsmaatregelen worden in de circulaire benoemd voor een EOS:

• modulaire indeling en incidentbescherming;
• klimaatbeheersing;
• bliksemafleiding;
• aanrijdbeveiliging;
• branddetectie-/meldsystemen en PAC;
• bij ontbreken modulaire indeling:

* gecertificeerd koel-/blussysteem

* eventueel stortkoppeling/overloopvoorziening;

• bij water als koel-/ blusmiddel: bluswatervoorzieningen;
• bij inpandige opstelling: eventueel rookgasafvoer.

Bovenstaande maatregelen worden nog verwerkt in het ontwerp van het energieopslagsysteem. In de volgende fase, voorafgaand aan de aanvraag omgevingsvergunning 'bouwen', zal een uitgangspuntendocument (brand)beveiliging wordt opgesteld. In dit document zal beschreven worden op welke manier (bron)maatregelen ter beperking van risico's, welke zijn opgenomen in de circulaire (onderdeel 6 en 7), verwerkt worden in het project en daarmee het ontwerp van het energieopslagsysteem. Het uitgangspuntendocument (brand)beveiliging zal gezamenlijk met de ontwerptekeningen van het systeem en bijbehorende bouwwerken ingediend worden bij de aanvraag omgevingsvergunning 'bouwen'. Adviezen of maatregelen uit de circulaire kunnen door het bevoegd gezag worden omgezet in voorschriften in de omgevingsvergunning.

Gebruikelijke veiligheidsmaatregelen die leveranciers voor het energieopslagsysteem aanbieden zijn:

• veiligheidssystemen op het gebied van branddetectie en -bestrijding, zoals gaslek detectiesystemen;
• Battery Management System (BMS): dit is de operationele software die de toestand en werking van de batterij en systemen controleert. Het BMS detecteert en controleert de operationele condities (temperatuur, vochtigheid, energieniveaus, etc.);
• ondersteunende systemen ten behoeve van temperatuurregeling (verwarmings- en koelingssytemen), ventilatie en verlichting.

Naast veiligheidsmaatregelen wordt in de circulaire ook gesproken over de ruimtelijke positionering van een EOS. Ten aanzien van de locatiekeuze voor een EOS wordt in de circulaire geadviseerd de nabijheid van bevolkingsconcentraties te vermijden en naarmate dit minder mogelijk is een stringenter veiligheidsregime aan te houden. Het vestigen van een grootschalige EOS in een woonwijk is volgens de circulaire een afweging van risico versus bijdrage aan de energietransitie. Gezien de minimale afstand (+- 310 meter) van het voorgenomen energieopslagsysteem tot (beperkt) kwetsbare objecten en de afwezigheid van een woonwijk in de directe omgeving van het systeem, wordt geconcludeerd dat de locatie voldoet aan de richtlijnen uit de circulaire.

4.5.3 Conclusie

Vanuit het aspect (externe) veiligheid is er geen belemmering voor de ontwikkeling van het energieopslagsysteem. Er is sprake van een goede ruimtelijke ordening.

4.6.1 Toetsingskader

Water en ruimtelijke ordening hebben met elkaar te maken. Enerzijds is water één van de ordenende principes in de ruimtelijke ordening en kan daarmee beperkingen opleggen aan het ruimtegebruik. Anderzijds kunnen ontwikkelingen in het ruimtegebruik ongewenste effecten hebben op de waterhuishouding. Een goede afstemming tussen beide is derhalve noodzakelijk om problemen zoals wateroverlast, slechte waterkwaliteit, verdroging, etc. te voorkomen.

Sinds 1 november 2003 is de toepassing van de watertoets wettelijk verplicht door de verankering in het Besluit op de ruimtelijke ordening 1985. De watertoets heeft betrekking op alle grond- en oppervlaktewateren en behandelt alle van belang zijnde waterhuishoudkundige aspecten (naast veiligheid en wateroverlast ook bijvoorbeeld waterkwaliteit en verdroging). De verplichte watertoets is geregeld in de artikelen 3.1.1 en 3.16 van het Besluit ruimtelijke ordening (Bro). De watertoets is een belangrijk procesinstrument om het belang van water een evenwichtige plaats te geven in de ruimtelijke ordening. Vanaf het begin van de planvorming dient overleg gevoerd te worden tussen gemeente, waterbeheerders en andere betrokkenen. Het plangebied ligt binnen het beheersgebied van het waterschap Zuiderzeeland. Doel van dit overleg is gezamenlijk de uitgangspunten en wensen vanuit duurzame watersystemen en veiligheid te vertalen naar concrete gebiedsspecifieke ruimtelijke uitgangspunten. Hierbij geldt dat afwenteling moet worden voorkomen en dat de drietrapsstrategie 'vasthouden, bergen en afvoeren' moet worden gehanteerd.

Toename van verharding leidt tot een versnelde afvoer van regenwater naar het oppervlaktewater. Het bestaande oppervlaktewatersysteem is hierop niet ontworpen. De snellere afvoer kan problemen geven in het peilgebied of het benedenstroomse peilgebied. Er kunnen sneller en grotere peilstijgingen optreden, waardoor wateroverlast kan ontstaan. In de beleidsregel 'Compensatie toename verharding en versnelde afvoer' wordt beschreven hoe hiermee om te gaan. Doel van de beleidsregel is in de eerste plaats het behoud van de bergingsruimte in het watersysteem. Met de beleidsregel 'Compensatie toename verharding en versnelde afvoer' wordt afwenteling van wateroverlast door nieuwe ruimtelijke plannen op het watersysteem voorkomen.

4.6.2 Onderzoek

Waterveiligheid

Het plangebied ligt niet in een beschermingszone van een primaire waterkering. Voor het onderdeel primaire waterkering zijn geen uitgangspunten voor het thema veiligheid van toepassing.

Hemelwaterafvoer

In de Keur van Waterschap Zuiderzeeland is opgenomen dat een watervergunning is vereist bij een toename van meer dan 2.500 m2 verharding in landelijk gebied. Voor het aanbrengen van verhard oppervlak is compensatie nodig.

Het terrein voor het energieopslagsysteem heeft een oppervlakte van 6 hectare (60.000 m2 ). Het terrein wordt voor een groot deel verhard als gevolg van de te realiseren bouwwerken/gebouwen met funderingen. Voor de toets aan de grens van 2.500 m2 wordt aangenomen dat 80% van de 6 hectare volledig wordt gebruikt voor de plaatsing van bouwwerken en componenten van het energieopslagsysteem (tot 1600 MWh). Deze ruimte kan uiteindelijk bestaan uit gesloten als open verharding zoals tussen de componenten. Voor ruimte tussen de bouwwerken en paden zal naar verwachting gekozen worden voor een open verharding, zoals bijvoorbeeld kiezelstenen, gravel of grasbeton. Voor de aan te leggen toegangsweg en parkeerplaatsen wordt circa 4.000 vierkante meter aan gesloten verharding verwacht. Voor de toename van totaal aan verhard oppervlak wordt hier uitgegaan van 5,2 hectare (52.000 m2 ).

Aangenomen wordt dat er meer dan 2.500 m2 aan verharding wordt toegevoegd in het landelijk gebied, er is dus een watervergunning voor het project vereist.

Door de toename van het verhard oppervlak zal een versnelde afvoer van het hemelwater plaatsvinden, waarvoor gecompenseerd moet worden. Het plangebied is gelegen in het peilgebied ZOF Hoge Vaart 2004. Voor dit gebied geldt een bergingsnorm van 6%. Uitgaande van een oppervlakte aan gesloten verharding/bebouwing van 52.000 m2 zal er 3.120 m2 2 (0,3 hectare) aan waterbergend vermogen gerealiseerd moeten worden. Er is voldoende ruimte om deze opgave binnen het plangebied van 6 hectare uit te voeren. In de planregels is opgenomen dat het binnen de bestemming 'Bedrijf - Energieopslag' is toegestaan om waterberging te realiseren voor de uitvoering van de watercompensatie. De planregel ten aanzien van landschappelijke inpassing (zie artikel 3.3.1) draagt bij aan het realiseren van voldoende waterberging in het plangebied. Er is sprake van een ruimtelijk uitvoerbaar plan.

De waterbergingsopgave voor het plangebied wordt bij voorkeur in synergie met de landschappelijke inpassing verder uitgewerkt. Watercompensatie kan in het plangebied op meerdere manieren worden uitgevoerd. De optie om watergangen aanleggen binnen het plangebied, die kunnen worden aangesloten op de omliggende kavelsloten en daarmee het bestaande watersysteem lijken in eerste instantie minder geschikt vanwege de eigenschappen van de bodem in dit plangebied: vanwege de zandlaag komt water hier vrijwel direct in de grond terecht. Andere opties voor watercompensatie zijn gericht op het vasthouden en terug in de bodem brengen van water, zoals bijvoorbeeld door middel van een dijkje of een poel. Samen met het waterschap zal worden bekeken hoe watercompensatie en/of waterberging (indien mogelijk in samenhang met de landschappelijke inpassing) het beste kan worden ingevuld voor dit plangebied.

Grondwater

Ter plekke van het naastgelegen hoogspanningsstation is door Wiertsema & Partners onderzoek gedaan naar de kwaliteit van het grondwater. Uit de analyseresultaten blijkt dat het grondwater licht is verontreinigd is met barium. Verhoogde gehalten aan zware metalen in het freatisch grondwater is een verschijnsel dat op tal van onverdachte locaties in Nederland voorkomt, zonder dat er sprake is van een verontreinigingsbron. De verhoogde gehalten kunnen veroorzaakt worden door wisselende milieuomstandigheden, verhoogde depositie uit de lucht en bodemprocessen. Aangezien in de grond geen verhoogde gehalten met zware metalen zijn gemeten, zijn de in het grondwater gemeten gehalten niet vanaf het maaiveld in de bodem gekomen. Daarom wordt aangenomen dat de verhoogde gehalten in het grondwater zijn veroorzaakt door natuurlijke (bodem) processen. Van een verontreinigde situatie is daarom geen sprake.

Het is op dit moment nog niet bekend of er grondwateronttrekking gaat plaatsvinden. In het geval dat er meer dan 1 m3 per uur aan grondwater wordt onttrokken dient een melding te worden gedaan bij waterschap Zuiderzeeland. In het geval er meer dan 100.000 m3 per maand wordt onttrokken of in het geval de onttrekking langer duurt dan 6 maanden, dient een watervergunning worden aangevraagd.

Waterkwaliteit

Als gevolg van de realisatie van het energieopslagsysteem wordt de waterkwaliteit niet negatief beïnvloed. Er komen bij het energieopslagsysteem geen milieubelastende stoffen vrij die in het oppervlaktewater terecht kunnen komen.

In de directe nabijheid van het energieopslagsysteem bevinden zich geen primaire-, regionale- en lokale waterkeringen. De realisatie van het energieopslagsysteem heeft geen invloed op waterkeringen.

Watertoets

Ten behoeve van onderhavig plan is een digitale watertoets uitgevoerd. Het resultaat van de toetsing is opgenomen in Bijlage 5. In deze paragraaf zijn de belangrijkste uitkomsten van de digitale toets en nader onderzoek beschreven.

4.6.3 Conclusie

Er zijn in het plangebied geen verontreinigingen aanwezig in het grondwater. Tevens zijn er geen primaire-, regionale- en lokale waterkeringen in de directe nabijheid van het energieopslagsysteem.

Vanwege de verharding die aangebracht gaat worden zal er versnelde afvoer van hemelwater plaatsvinden, compensatie is noodzakelijk en hiervoor dient een watervergunning aangevraagd te worden bij Waterschap Zuiderzeeland. Er blijft voldoende onbebouwde ruimte vrij in het plangebied voor watercompensatie, waardoor het plan uitvoerbaar is voor het aspect waterhuishouding.

Er is voor het aspect waterhuishouding sprake van een goede ruimtelijke ordening.

4.7.1 Toetsingskader

Elektrische, magnetische en elektromagnetische velden komen overal voor. Bekende natuurlijke vormen zijn Uv-straling (zon), infrarode straling (warme voorwerpen) en zichtbaar licht. Elektromagnetische velden (EMV) zijn ook aanwezig bij het gebruik van huishoudelijke elektrische apparaten, zoals de magnetron en de stofzuiger, en bij het transport van elektriciteit over lange afstanden (via hoogspanningsverbindingen). De sterkte van deze velden neemt sterk af wanneer de afstand tot de bron groter wordt. Ook rondom een hoogspanningsstation kunnen magnetische velden voorkomen. De veldsterkte neemt zeer snel af: bij een afstand van ongeveer 10 meter rond een station (uitgezonderd ter plaatse van hoogspanningsmasten voor bovengrondse verbindingen) is het magneetveldzone veelal niet meer meetbaar. Een energieopslagsysteem kent grotendeels vergelijkbare componenten als een transformatorstation waardoor dit ook wordt geacht op te gaan voor het energieopslagsysteem.

Voorzorgbeleid

Voor bovengrondse hoogspanningslijnen heeft het Ministerie van VROM in 2005 (nader verduidelijkt in 2008) een voorzorgbeleid geformuleerd op basis van de advieswaarde 0,4 microtesla (mT). De Rijksoverheid adviseerde toen om zoveel als redelijkerwijs mogelijk is, te vermijden dat er nieuwe situaties ontstaan waarbij kinderen langdurig verblijven in het gebied rond bovengrondse hoogspanningslijnen, waarbinnen het jaargemiddelde magneetveld hoger is dan 0,4 mT. Uit wetenschappelijk onderzoek komen namelijk aanwijzingen dat kinderen die in de buurt van bovengrondse hoogspanningslijnen wonen, mogelijk meer kans hebben om leukemie te krijgen. Het RIVM (Rijksinstituut voor Volksgezondheid en Milieu) ondersteunt sinds 2005 de uitvoering van het beleidsadvies met een Handreiking voor het berekenen van de magneetveldzone, een netkaart met indicatieve magneetveldzones en onderzoek.

Het geformuleerde voorzorgsbeleid was niet van toepassing op ondergrondse kabelverbindingen en hoogspanningsstations. In april 2018 heeft de Gezondheidsraad een advies uitgebracht aan de staatssecretaris van Infrastructuur en Waterstaat over hoogspanningslijnen en kanker bij kinderen. De Gezondheidsraad adviseert het bestaande beleid voor bovengrondse hoogspanningslijnen voort te zetten. Daarnaast geeft de Gezondheidsraad de staatssecretaris in overweging het beleid uit te breiden naar andere bronnen van langdurige blootstelling aan magneetvelden in het elektriciteitsnetwerk zoals ondergrondse kabels en transformatorhuisjes. Inmiddels heeft de Gezondheidsraad tevens een verband gelegd tussen leukemie bij volwassenen en hoogspanningslijnen. Om die reden wil men het voorzorgsbeleid ook van toepassing laten verklaren op ondergrondse verbindingen en stations. Er wordt ook een gedeeltelijk verband gelegd tussen de neurologische ziektes ALS en Alzheimer bij beroepsgroepen met aanzienlijk hogere blootstellingen aan magnetische velden dan in de woonomgeving. Er wordt geen verband gezien met de neurologische ziektes MS en Parkinson. Men wil niet uitsluiten dat er een oorzakelijk verband kan zijn bij hoogspanningslijnen en neurologische ziektes.

4.7.2 Onderzoek

Uit recente projecten is gebleken dat bij ondergrondse hoogspanningsverbindingen op een afstand van in ieder geval meer dan 15 meter (horizontaal of verticaal) geen sprake meer is van overschrijding van de waarde van 0,4 microtesla. Op basis van de resultaten van de beoordeling bij bijvoorbeeld rijksinpassingsplan "Transformatorstation Oostzaan" en rijksinpassingsplan "Station Vijfhuizen" blijkt dat de afstand waarop de 0,4 mT is gelegen, tot maximaal enkele tientallen meters van de bron reikt. De afstand van bovengrondse en ondergrondse elektrische systemen van het energieopslagsysteem tot het dichtstbij gelegen gevoelige object (woning) is minimaal circa 310 meter. Gezien deze grote afstand kan er met zekerheid geconcludeerd worden dat er geen overschrijding van de 0,4 mT ter hoogte van gevoelige objecten optreden.

4.7.3 Conclusie

Vanuit het aspect elektromagnetische straling is er sprake van een goede ruimtelijke ordening.

4.8.1 Toetsingskader

Op grond van artikel 3.1.6 van het Besluit ruimtelijke ordening (Bro) dient het bevoegd gezag onderzoek te verrichten naar de bestaande toestand van de bodemkwaliteit en deze te toetsen aan de wenselijke bodemkwaliteit met het oog op de toekomstige ruimtelijke ontwikkeling van het gebied.

4.8.2 Onderzoek

In het kader van de ontwikkeling van Windplan Groen en het bijbehorende transformatorstation is een milieukundig bodemonderzoek uitgevoerd door Wiersma & Partners.3 Ook ter plekke van de toegangsweg naar het transformatorstation is onderzoek gedaan. In Figuur 4.4 zijn de locaties van boringen en peilbuizen uit dit onderzoek weergegeven.

Uit de analyseresultaten blijkt dat de bovengrond plaatselijk licht verontreinigd is met molybdeen en nikkel. De ondergrond vertoont geen verontreinigingen. De gehaltes van de bovenvermelde parameters zijn dermate laag dat deze geen aanleiding geven tot nader onderzoek.

Transformatoren en andere hoogspanningscomponenten hebben oliehoudende onderdelen en kunnen daardoor van invloed zijn op de bodemkwaliteit in geval van calamiteiten. Op de uitvoering van het station is de Nederlandse Richtlijn Bodembescherming van toepassing waarmee verzekerd wordt dat sprake is van een aanvaardbaar bodemrisico. Het bodemrisico bestaat uit het lekken van olie uit de installatie. De transformatoren zijn een gesloten installatie. Onder de transformatoren zullen vloeistofkerende betonnen opvangbakken aanwezig zijn. De bakken hebben voldoende capaciteit om de transformatorolie uit de installatie die erboven opgesteld staat plus 10% op te vangen in geval van lekkage. Voor het lozen van hemelwater vanuit deze vloeistofkerende voorzieningen wordt een oliesensor en oliescheider toegepast.

Op termijn zal nog milieukundig bodemonderzoek plaatsvinden op het terrein van het energieopslagsysteem, om deze hypothese te toetsen. Dit onderzoek zal bij de aanvraag omgevingsvergunning 'bouwen' worden gevoegd.

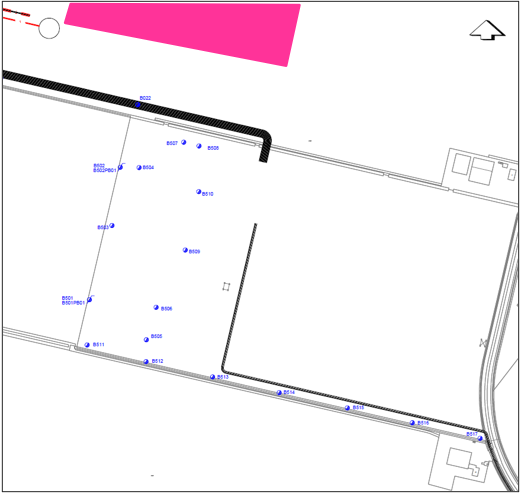

Figuur 4.4 Locaties boringen en peilbuizen (locatie energieopslag in roze)

4.8.3 Conclusie

Op basis van het uitgevoerde onderzoek ter plekke van het naastgelegen transformatorstation en het historische agrarisch gebruik van de gronden is het niet aannemelijk dat er vervuilde grond op de locatie aanwezig is. Er is derhalve sprake van een goede ruimtelijke ordening voor het aspect bodemkwaliteit.

4.9.1 Toetsingskader

Op 15 november 2007 is een wettelijk stelsel voor luchtkwaliteitseisen van kracht geworden. De hoofdlijnen van deze regelgeving zijn te vinden in hoofdstuk 5, titel 5.2, van de Wet milieubeheer.

Luchtkwaliteitseisen vormen geen belemmering voor ruimtelijke ontwikkelingen indien deze voldoet aan één van deze voorwaarden:

• er geen sprake is van feitelijke of dreigende overschrijding van de grenswaarde;
• een project, al dan niet per saldo, niet leidt tot een verslechtering van de luchtkwaliteit;
• een project 'in niet betekenende mate' bijdraagt aan de luchtverontreiniging;
• een project is opgenomen in een regionaal programma van maatregelen of in het NSL, dat in werking treedt nadat de EU derogatie (toestemming) heeft verleend.

Van een verslechtering van de luchtkwaliteit 'in betekenende mate' is sprake indien zich één van de volgende ontwikkelingen voordoet:

• woningbouw: minimaal 1.500 woningen netto bij 1 ontsluitende weg of 3.000 woningen bij 2 ontsluitende wegen;
• infrastructuur: minimaal 3% concentratiebijdrage (verkeerseffecten gecorrigeerd voor minder congestie);
• kantoorlocaties: minimaal 100.000 m2 bruto vloeroppervlak bij 1 ontsluitende weg, 200.000 m2 bruto vloeroppervlak bij 2 ontsluitende wegen.

4.9.2 Onderzoek

Onderhavig plan maakt een ontwikkeling mogelijk dat niet onder één van bovenstaande categorieën onder te brengen is en het is ook geen project dat beschreven staat in het NSL. Er hoeft daarom ook niet nader op het aspect luchtkwaliteit te worden ingegaan.

4.9.3 Conclusie

De luchtkwaliteit zal door de ontwikkeling niet 'in betekenende mate' verslechteren. Er is sprake van een goede ruimtelijke ordening voor het aspect luchtkwaliteit.

4.10.1 Toetsingskader

In de bodem kunnen niet gesprongen explosieven (NGE) aanwezig zijn die een risico vormen voor de veiligheid van het personeel dat werkzaamheden voor realisatie van het windturbinepark uitvoert. Daarnaast kan de openbare veiligheid in het geding komen. De aanwezigheid van explosieven is een ruimtelijk relevant criterium voor de uitvoerbaarheid van het plan.

4.10.2 Onderzoek

Voor het plangebied van Windplan Groen en bijbehorend transformatorstation is door IDDS Explosieven B.V. een vooronderzoek uitgevoerd naar NGE (Bijlage 6). Het doel van dit vooronderzoek is het vaststellen of er in de geraadpleegde bronnen indicaties zijn waaruit blijkt dat het onderzoeksgebied tijdens de Tweede Wereldoorlog betrokken is geweest bij oorlogshandelingen waardoor er mogelijk explosieven in het plangebied zijn achtergebleven. Indien er indicaties zijn, dan wordt een gebied als verdacht aangewezen.

Uit het onderzoek blijkt dat een deel van de huidige Flevopolder minstens sinds november 1942 onderdeel was van een door de Duitse strijdkrachten ingesteld schietoefenterrein voor geschut. In het gebied zijn veel explosieven geruimd sinds de drooglegging van de polder in 1957. De tot in de jaren '70 geruimde explosieven werden genoteerd per kavelnummer en de MORA's werden (en worden nog steeds) genoteerd op een adres of straat. Aan de hand van deze data is voor het gehele plangebied van Windplan Groen geanalyseerd welke gebieden verdacht zijn op het aantreffen van geschutmunitie en welke niet. De grens van de verdachte gebieden is bepaald aan de hand van de gebieden waarin veel munitieruimingen zijn gedaan. In het plangebied voor het energieopslagsysteem en de directe omgeving zijn weinig tot geen munitievondsten bekend. Het plangebied is derhalve als niet verdacht aangemerkt. In onverdachte gebieden kunnen de voorgenomen werkzaamheden plaatsvinden zonder dat hiervoor verdere stappen in de opsporing van explosieven noodzakelijk zijn. De uitvoerbaarheid van het plan is hiermee aangetoond.

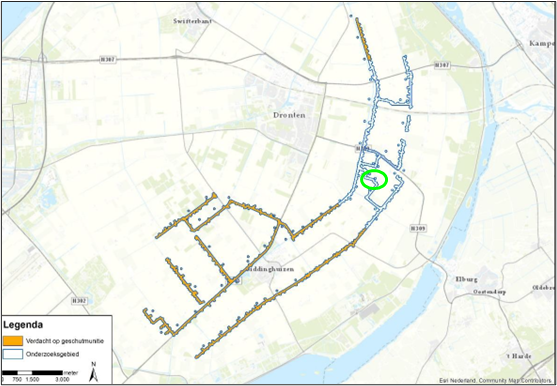

Figuur 4.5 Plangebied DEO (groene cirkel) ten opzichte van verdachte gebieden [bron: Pondera Consult]

5.2.1 Inleidende regels

In het eerste hoofdstuk van de regels zijn de inleidende regels opgenomen. Deze regels bestaan uit de definities van begrippen in Artikel 1 en de wijze waarop gemeten wordt in Artikel 2.

5.2.2 Bestemmingsregels

In het tweede hoofdstuk van de regels zijn de bestemmingsregels opgenomen. Het bestemmingsplan kent de volgende twee bestemmingen: Enkelbestemming 'Bedrijf - Energieopslag' en dubbelbestemming 'Waarde - Archeologie 4'. Tevens kent het bestemmingsplan de functieaanduiding 'agrarisch'.

Enkelbestemming 'Bedrijf - Energieopslag'

De gronden waarop het energieopslagsysteem zich bevindt zijn bestemd met de enkelbestemming 'Bedrijf - Energieopslag'. Op gronden met deze bestemming is een energieopslagsysteem, niet zijnde een geluidzoneringsplichtige inrichting, toegestaan inclusief bijbehorende voorzieningen.

Binnen de bestemmingsvlak mogen ook gebouwen en bouwwerken worden gerealiseerd met een maximaal bebouwingspercentage van 80% zodat er ruimte overblijft voor landschappelijke inpassing en waterberging. De bouwregeling biedt flexibiliteit voor de realisatie van verschillende energieopslagsystemen (zoals beschreven in paragraaf 2.2).

Functieaanduiding 'agrarisch'

De functie aanduiding 'agrarisch' is opgenomen om het bestaande agrarische gebruik mogelijk te houden op de aangewezen gronden, zodat de grondeigenaar de grond agrarisch kan blijven gebruiken zo lang deze nog niet in gebruik is genomen voor het energieopslagsysteem. Aangesloten is op de vergelijkbare regeling in het inpassingsplan "Windplan Groen".

Voorwaardelijke verplichting landschappelijke inrichting

In de gebruiksregels is een voorwaardelijke verplichting opgenomen voor de landschappelijke inpassing. Het energieopslagsysteem, of een gedeelte er van mag pas in gebruik worden genomen en gehouden als de initiatiefnemers en de gemeente Dronten een plan voor landschappelijke inrichting en beheer zijn overeengekomen voor het plangebied.

Dubbelbestemming 'Waarde - Archeologie 4'

De dubbelbestemming 'Waarde - Archeologie 4' is overgenomen uit het bestemmingsplan Buitengebied Dronten en dient ter bescherming van eventuele in de bodem aanwezige archeologische waarden. In de bestemmingsregels is een vergunningplicht opgenomen voor bepaalde bouwwerken en werken en werkzaamheden, waarmee wordt geregeld dat archeologisch onderzoek verplicht is onder de in de planregels opgenomen voorwaarden en afhankelijk van het archeologisch onderzoek eventuele maatregelen moeten worden getroffen ter bescherming van aanwezige archeologische waarden.

5.2.3 Algemene regels

In het derde hoofdstuk van de regels zijn de algemene regels opgenomen.

In Artikel 5 is de Anti-dubbeltelregeling opgenomen. Het Bro stelt de verplichting de Anti-dubbeltelregeling over te nemen in bestemmingsplannen. Deze standaardbepaling zorgt ervoor dat grond die eenmaal in aanmerking is genomen bij het toestaan van een bouwplan, waaraan uitvoering is gegeven of alsnog kan worden gegeven, buiten beschouwing blijft bij de beoordeling van latere bouwplannen.

5.2.4 Overgangs- en slotregels

In het vierde hoofdstuk zijn de overgangs- en slotregels opgenomen.

In Artikel 6 is het Overgangsrecht opgenomen. Deze regels zijn voorgeschreven in het Bro. Met deze regels worden de bestaande rechten op de gronden beschermd.

In Artikel 7 is de Slotregel opgenomen. Hier wordt de titel van het bestemmingsplan genoemd. De titel waarmee het bestemmingsplan wordt aangemerkt is "Dronten - Dronter Energie Opslag Olsterpad (D4018)".
